Longitud del braç del bastidor en voladís i capacitat de càrregasón dos dels paràmetres més importants a confirmar a l'hora de planificar un sistema d'emmagatzematge per a materials llargs, voluminosos o irregulars.
A diferència dels bastidors de palets convencionals, els bastidors en voladís utilitzen braços horitzontals que s'estenen des de columnes verticals per suportar elements com ara canonades d'acer, fusta, perfils d'alumini, taulers, panells de mobles i altres materials llargs.
La longitud correcta del braç i la capacitat de càrrega no es poden seleccionar de manera independent. La longitud del material, el pes, la distribució de la càrrega, l'espaiat vertical, el nombre de punts de suport i el mètode d'emmagatzematge afecten el disseny final del bastidor.
Per què importa la longitud del braç en voladís
El braç en voladís suporta el material emmagatzemat i determina fins a quin punt es pot estendre la càrrega des de la columna vertical.
Si el braç és massa curt, és possible que el material no rebi el suport suficient. Si és innecessàriament llarg, la força de flexió sobre el braç i la posició vertical pot augmentar.
Per tant, la longitud del braç necessària s'ha de seleccionar segons la profunditat real del material emmagatzemat.
Els materials típics inclouen:
- Tubs i tubs d'acer
- Perfils d'alumini
- Fusta i fusta
- Panells i taulers de fusta
- Tubs de PVC
- Barres i perfils metàl·lics
- Components dels mobles
- Materials de construcció
En la majoria dels projectes, el braç hauria de proporcionar un suport estable sense un voladís excessiu que podria afectar l'emmagatzematge o la manipulació segura.
Com afecta la longitud del braç a la capacitat de càrrega
Un braç en voladís funciona com una palanca horitzontal que s'estén des de la columna vertical.
A mesura que la càrrega s'allunya de la columna, augmenta el moment de flexió del braç.
Això vol dir que dos braços fets amb la mateixa secció d'acer poden tenir diferents capacitats permeses quan les seves longituds són diferents.
En general:
Braç més llarg=Moment de flexió més gran=Càrrega permesa inferior per a la mateixa secció del braç
Per aquest motiu, la capacitat de càrrega sempre s'ha de confirmar juntament amb la longitud del braç.
Un proveïdor no hauria de proporcionar simplement una xifra de "kg per braç" sense conèixer la projecció del braç i la posició de càrrega.
La posició de càrrega és tan important com el pes total
La mateixa càrrega total pot crear diferents tensions depenent d'on es col·loqui el material al braç.
Una càrrega col·locada a prop del vertical crea menys força de flexió que la mateixa càrrega situada prop de l'extrem del braç.
Per exemple:
- Un paquet compacte situat a prop de la columna crea un moment de càrrega més curt.
- Un paquet ample que s'estén cap a la punta del braç crea un moment de càrrega més llarg.
- Una càrrega desigual pot aplicar més força en un braç que en els braços veïns.
És per això que s'han de proporcionar les dimensions reals del producte i la distribució de càrrega abans que finalitzi la capacitat del bastidor.
Quants braços en voladís es necessiten?
Els materials llargs normalment s'han de recolzar en diversos punts al llarg de la seva longitud.
El nombre de braços necessari depèn de:
- Longitud del material
- Rigidesa del material
- Pes total
- Risc de flexió o flaccid
- Mides del paquet
- Espaiat vertical necessari
Per a seccions d'acer rígides, pot ser possible un espai de suport més ampli. Els materials flexibles com ara taules primes, canonades de plàstic o perfils lleugers poden requerir més punts de suport.
L'ús de pocs suports pot provocar que el material s'enfonsi entre els muntants, mentre que afegir suports innecessaris augmenta el cost del bastidor i redueix l'eficiència del disseny.
Espaiat vertical i longitud del material
La distància entre els muntants en voladís s'ha de planificar juntament amb la longitud del material.
Per exemple, un feix llarg de tubs d'acer pot estar recolzat per diverses columnes verticals col·locades a intervals regulars.
El disseny ha de garantir que:
- La càrrega es distribueix entre diversos braços
- El voladís del material es manté controlat
- Els braços individuals no estan sobrecarregats
- Els productes emmagatzemats no s'enfonsen excessivament
- El maneig de carretons elevadors segueix sent convenient
No hi ha un espai vertical estàndard únic que sigui adequat per a cada aplicació de material llarg-.
L'espai correcte s'ha de basar en el producte real i no només en la longitud del magatzem disponible.
Càrrega del braç vs càrrega de nivell vs càrrega total del bastidor
Quan reviseu una cotització de bastidor en voladís, els compradors haurien de distingir entre diversos termes de capacitat.
| Termini d'aforament | Significat |
| Càrrega del braç | Càrrega màxima permesa en un braç en voladís |
| Nivell de càrrega | Càrrega total suportada per tots els braços al mateix nivell d'emmagatzematge |
| Càrrega de la columna | Càrrega acumulada transferida a través d'una columna vertical |
| Càrrega de fila de bastidors | Càrrega total emmagatzemada que porta tota la fila de bastidors |
Aquests valors estan relacionats, però no s'han de tractar com a intercanviables.
Un bastidor pot utilitzar braços individuals forts, però encara s'ha de comprovar la capacitat vertical, l'estabilitat de la base, els arriostraments i l'ancoratge de l'estructura completa.

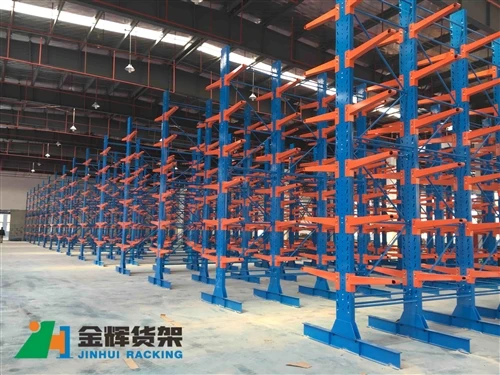

Bastidor en voladís d'una-cara o de doble-cara
Els bastidors en voladís es poden configurar com a sistemes d'una-cara o de doble-cara.
Bastidor en voladís d'una -cara
Els bastidors-d'un sol costat s'instal·len habitualment contra les parets del magatzem o al llarg de les zones perimetrals.
Aquest disseny proporciona accés a l'emmagatzematge des d'un costat i pot fer un ús eficient de l'espai de la paret.
Bastidor en voladís de doble-cara
Els bastidors-de doble cara tenen braços que s'estenen des dels dos costats de l'estructura vertical.
Sovint s'instal·len a zones de magatzem central i poden proporcionar una capacitat d'emmagatzematge més gran per fila de bastidors.
L'elecció depèn de l'espai disponible, les rutes de manipulació de materials, l'accés a carretons elevadors i la capacitat d'emmagatzematge requerida.
Per a més informació, consulteu el nostresistema d'emmagatzematge en voladís.
Els diferents materials requereixen diferents dissenys de bastidor
La mateixa configuració de bastidor en voladís no és ideal per a cada tipus de producte.
Tubs i tubs d'acer
Les canonades d'acer solen ser pesades i rígides. El bastidor ha de proporcionar una capacitat de braç suficient i un suport estable al llarg de la longitud del material.
Perfils d'alumini
Els perfils d'alumini són més lleugers que l'acer, però poden ser més sensibles a les ratllades, la deformació o el suport desigual.
Fusta i Fusta
La fusta pot variar significativament en longitud, pes i rigidesa. L'espai entre els braços s'ha de planificar per reduir la caiguda i mantenir els paquets organitzats.
Taulers i panells
Els panells llargs poden requerir un espai de suport més proper per evitar la flexió, especialment quan s'emmagatzemen en paquets grans.
Tubs de plàstic o PVC
Les canonades de plàstic poden ser lleugeres però flexibles, de manera que el bastidor sovint requereix més punts de suport que els materials d'acer rígid.
Errors comuns de disseny de bastidors en voladís
Diversos errors poden reduir l'eficiència de l'emmagatzematge o crear riscos estructurals innecessaris.
- Selecció de braços només per capacitat de càrrega:També cal tenir en compte la longitud del braç i la posició de càrrega.
- Utilitzant massa pocs suports verticals:Els materials llargs poden enfonsar-se o concentrar una càrrega excessiva en els braços individuals.
- Ignorant el volat de material:Un voladís excessiu pot fer que la manipulació sigui menys estable.
- Suposant que totes les càrregues es distribueixen uniformement:Els paquets reals poden suposar més càrrega en determinats punts de suport.
- Escollir les dimensions del bastidor abans de confirmar el funcionament del carretó elevador:L'amplada del passadís i la direcció de càrrega s'han d'incloure en el disseny.
- Canviar els nivells de braç sense revisar la capacitat:La càrrega vertical completa ha de romandre encara dins del disseny previst.
Quina informació han de proporcionar els compradors?
Abans de sol·licitar un pressupost de bastidor en voladís, els compradors haurien de proporcionar informació detallada sobre el producte i el magatzem.
La informació útil inclou:
- Tipus de material
- Longitud màxima del material
- Amplada i profunditat del paquet
- Pes màxim del paquet
- Nivells d'emmagatzematge necessaris
- Quantitat o capacitat d'emmagatzematge requerida
- Longitud, amplada i alçada lliure del magatzem
- Tipus de carretó elevador i alçada d'elevació
- Preferència d'una-cara o de doble-cara
- Instal·lació interior o exterior
Les fotos del material emmagatzemat real també poden ajudar el proveïdor a entendre com s'han de donar suport als productes.
Com comparar les cotitzacions de bastidors en voladís
Quan es comparen proveïdors, els compradors no haurien de mirar només el preu total.
Els punts importants a revisar inclouen:
- Longitud del braç
- Càrrega per braç
- Espaiat vertical
- Nombre de nivells d'emmagatzematge
- Dimensions de la secció d'acer
- Longitud i estructura de la base
- Tractament superficial
- Mètode d'ancoratge
- Suport de dibuix i maquetació
Si dues cotitzacions utilitzen longituds de braç o espais verticals diferents, les seves capacitats i preus poden no ser directament comparables.
Per tant, el dibuix de maquetació s'ha de revisar juntament amb la cita.
Solucions d'emmagatzematge en voladís de Jinhui Rack
Jinhui Rack ofereix prestatgeries en voladís personalitzades per a materials llargs, voluminosos i irregulars utilitzats en plantes de fabricació, magatzems de-materials de construcció, instal·lacions de processament de metalls-, àrees d'emmagatzematge de fusta i centres de distribució.
La longitud del braç, la capacitat de càrrega, l'espaiat vertical, l'alçada del bastidor, els nivells d'emmagatzematge i les configuracions d'una- o de doble-cara es poden ajustar segons les dimensions reals del material i les condicions del magatzem.
Per a projectes d'emmagatzematge de materials llargs-, el nostre equip pot preparar dissenys de bastidors en funció de la mida del producte, els requisits de càrrega, el funcionament del carretó elevador i l'espai de magatzem disponible.
Pensaments finals
La longitud del braç del bastidor en voladís i la capacitat de càrrega sempre s'han de considerar conjuntament.
Un braç més llarg crea un moment de flexió més gran, mentre que la posició de càrrega, l'espai vertical, el nombre de punts de suport i la rigidesa del material també afecten el disseny final del bastidor.
Per aquest motiu, els compradors haurien de proporcionar les dimensions reals del material i les càrregues màximes abans de seleccionar una configuració de bastidor en voladís.
Un sistema dissenyat correctament pot proporcionar un suport estable per a materials llargs alhora que millora l'organització del magatzem, l'eficiència de manipulació i l'ús de l'espai d'emmagatzematge disponible.
