Els ancoratges del sòl del bastidor de palets són components petits, però tenen un paper important a l'hora de connectar un marc vertical al terra del magatzem. Un sistema de bastidor de palets no depèn només de les seves columnes i bigues d'acer. El bastidor també necessita una connexió estable amb el sòl de suport perquè l'estructura completa pugui funcionar segons el disseny.
Per tant, l'ancoratge del sòl s'ha de considerar com una part de l'estructura completa del bastidor i no com un detall d'instal·lació aïllat. L'estat del sòl de formigó, la placa base, la connexió d'ancoratge, l'alineació del bastidor i l'entorn operatiu circumdant poden afectar la qualitat de la connexió d'ancoratge.
Aquesta guia explica el paper dels ancoratges de terra de bastidors de palets, com funcionen amb les plaques de base, què han d'inspeccionar els operadors de magatzem i què cal tenir en compte a l'hora de planificar o modificar un sistema de bastidor de palets.
Què són els ancoratges del sòl de palets?
Els ancoratges del sòl del bastidor de palets són components de subjecció que s'utilitzen per connectar el bastidor en posició vertical i la seva placa base al terra del magatzem.
El marc vertical transfereix les forces estructurals cap a la part inferior del bastidor. La placa base proporciona l'àrea de connexió a la part inferior del muntant, mentre que l'ancoratge connecta aquest conjunt al terra de formigó.
En una estructura típica de bastidor de palets, la relació es pot entendre com:
Marc de bastidor → Vertical → Placa base → Ancoratge del sòl → Sòl de formigó
Cada part té una funció diferent, però funcionen conjuntament com a part de l'estructura completa del bastidor.
Per què els bastidors de palets estan ancorats al terra?
L'ancoratge ajuda a mantenir la posició prevista del bastidor respecte al terra del magatzem. És especialment important per als sistemes de bastidors que estan exposats a l'activitat habitual de carretons elevadors, manipulació de palets, càrrega, descàrrega i altres moviments de magatzem.
Una connexió d'ancoratge dissenyada i instal·lada adequadament pot ajudar a:
- Mantingueu els muntants del bastidor en la posició prevista.
- Redueix el moviment no desitjat del bastidor.
- Connecteu el marc del bastidor al terra de suport.
- Donar suport a l'estabilitat del conjunt complet del bastidor.
- Mantenir la relació prevista entre els components del bastidor.
L'ancoratge no substitueix el disseny adequat del bastidor ni les pràctiques operatives correctes. És una part del sistema estructural global.

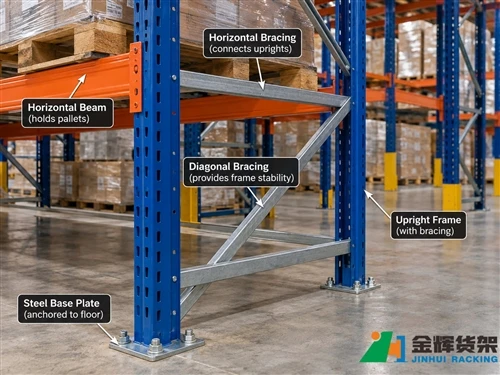

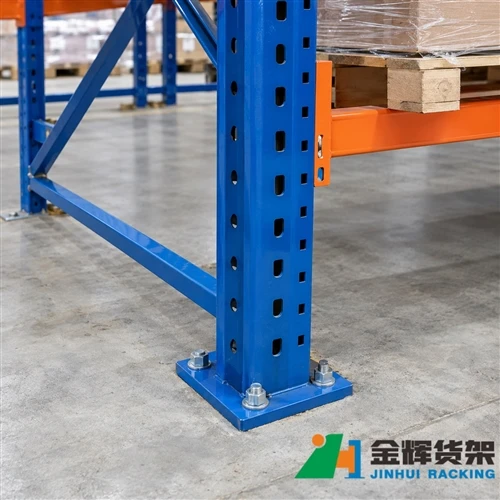

Com funcionen els ancoratges del sòl amb les plaques de base del bastidor de palets
La placa base es troba a la part inferior de la columna vertical i proporciona la interfície entre el bastidor d'acer i el terra del magatzem.
Els ancoratges del sòl passen o es connecten a la placa base segons el disseny del bastidor i fixen el bastidor al sòl de formigó.
Això vol dir que un problema amb la placa base o el terra també pot afectar la connexió d'ancoratge. Per tant, un magatzem hauria d'inspeccionar l'àncora i la zona de la base circumdant junts en lloc de comprovar només si hi ha físicament un cargol.
Ancoratge del sòl vs. placa base: quina diferència hi ha?
| Component | Rol principal |
|---|---|
| Columna Vertical | Proporciona el membre estructural vertical principal del bastidor del bastidor. |
| Placa base | Connecta la part inferior del muntant amb la interfície del sòl. |
| Àncora de pis | Assegura el conjunt del bastidor al terra del magatzem. |
| Sòl de formigó | Proporciona el substrat de suport per a la connexió d'ancoratge. |
Aquests components s'han de considerar conjuntament a l'hora d'avaluar l'estabilitat del bastidor. Un ancoratge fort no pot compensar una condició inadequada del sòl o una placa base danyada.
Per què són importants les condicions del sòl de formigó
El rendiment d'un ancoratge de terra depèn en part de l'estat del formigó en el qual s'instal·la.
Abans d'instal·lar o modificar un sistema de bastidor de palets, s'ha d'avaluar el sòl del magatzem per a les condicions que puguin afectar la connexió d'ancoratge. Els factors rellevants poden incloure l'estat del formigó, els danys al sòl, les esquerdes, el gruix, l'anivellació i la idoneïtat del sòl per a la instal·lació proposada del bastidor.
Els magatzems existents poden tenir zones on el sòl ha estat danyat per carretons elevadors, construccions anteriors, exposició a productes químics, equipament pesat o altres operacions. Aquestes condicions no s'han de tractar automàticament com a adequades per a l'ancoratge de bastidors.
Quan les condicions del sòl són incertes, el proveïdor de bastidors o un professional qualificat ha de revisar els requisits d'instal·lació.
On s'instal·len els ancoratges del sòl en un bastidor de palets?
Els ancoratges s'associen normalment amb les plaques de base a la part inferior dels marcs verticals. La seva posició i quantitat exactes depenen del disseny del bastidor i dels requisits d'ancoratge.
Les ubicacions d'ancoratge haurien de coincidir amb la configuració del bastidor aprovada. El personal del magatzem no hauria de moure els punts d'ancoratge simplement per evitar danys al sòl, esquerdes, serveis encastats o altres obstruccions sense revisar el canvi proposat.
La disposició de l'ancoratge forma part de la relació entre el marc del bastidor i el terra, de manera que els canvis s'han de tractar com a modificacions estructurals en lloc de simples ajustos d'instal·lació.
Com es relaciona l'alineació del bastidor amb l'ancoratge del sòl
L'ancoratge i l'alineació del bastidor estan estretament relacionats durant la instal·lació.
Un bastidor s'ha de col·locar i alinear segons el disseny aprovat abans que s'estableixi la condició d'ancoratge final. Si el marc no està col·locat correctament, ancorar-lo a la ubicació incorrecta pot dificultar la correcció posterior.
Després de la instal·lació, s'ha de comprovar el bastidor per confirmar que els marcs verticals es mantenen correctament posicionats i que la connexió d'ancoratge és segura.
Això és especialment important quan s'instal·len diverses files de bastidors en un gran magatzem. Els petits errors de posicionament poden ser més notables quan es repeteixen en files llargues.
Què pot provocar que els ancoratges de palets es soltin?
Els ancoratges de sòl es poden exposar a diferents condicions de funcionament durant la vida útil d'un sistema de bastidor.
Les causes potencials dels problemes d'ancoratge inclouen:
- Impacte del carretó elevador prop del bastidor en posició vertical.
- Danys a la placa base o al formigó circumdant.
- Instal·lació incorrecta.
- Canvis en l'estructura del bastidor.
- Deteriorament del sòl del magatzem.
- Vibració repetida o moviment operatiu.
- Modificació o reparació no autoritzada.
Una àncora solta no s'hauria d'estrènyer sense tenir en compte abans per què es va deixar anar. Si la placa base circumdant, el formigó o el muntant també s'han danyat, l'àrea completa pot requerir una avaluació addicional.

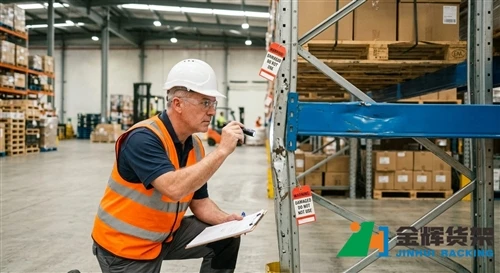

Com inspeccionar els ancoratges del sòl del bastidor de palets
Les comprovacions visuals rutinàries poden ajudar el personal del magatzem a identificar problemes evidents d'ancoratge abans que es tornin més greus.
Durant una inspecció, comproveu:
- Si hi ha els ancoratges necessaris.
- Si els components d'ancoratge visibles semblen solts o danyats.
- Si la placa base està visiblement distorsionada.
- Si el formigó al voltant de l'ancoratge mostra danys.
- Si hi ha indicis d'impacte de carretons elevadors.
- Si el vertical sembla desplaçat de la posició prevista.
- Si s'han fet modificacions no autoritzades.
La inspecció no s'ha de limitar a l'ancoratge en si. També s'han d'examinar la placa base circumdant, el muntatge vertical, el formigó i els components del bastidor propers.
Com és un ancoratge de palets danyat?
Els signes visibles d'un problema d'ancoratge potencial poden incloure un ancoratge que falta, un component òbviament solt, danys al voltant de la placa base, formigó esquerdat o trencat a prop de l'ancoratge o moviment visible del muntant des de la posició prevista.
Tanmateix, no tots els problemes d'ancoratge es poden identificar només a partir d'una inspecció visual. Si l'estat d'un ancoratge o del formigó circumdant és incert, el bastidor s'ha d'avaluar segons els requisits del fabricant o per un professional qualificat.
El personal del magatzem hauria d'evitar suposar que un àncora és segura simplement perquè encara està físicament present.
Què heu de fer si un ancoratge de bastidor està danyat?
Si un ancoratge o l'àrea de la base circumdant sembla danyat, s'hauria d'avaluar el bastidor afectat abans de continuar el funcionament normal d'una manera que podria empitjorar la condició.
No improviseu un ancoratge de recanvi, perforeu un nou forat al costat del forat existent, soldeu la placa base o feu una altra modificació estructural sense l'aprovació tècnica adequada.
La reparació correcta depèn del disseny del bastidor, la disposició de l'ancoratge, l'estat del formigó, el tipus de dany i els requisits d'enginyeria aplicables.
Ancoratges de sòl i impacte de carretons elevadors
L'impacte del carretó elevador és un dels esdeveniments operatius que poden afectar la part inferior d'un bastidor de palets.
Un impacte que sembla haver afectat només un vertical també pot haver afectat la placa base, l'ancoratge, el formigó o l'alineació del marc del bastidor.
Per aquest motiu, la inspecció posterior a l'-impacte hauria d'incloure tota l'àrea de connexió inferior en lloc d'aturar-se a l'element d'acer visiblement danyat.
Els equips de magatzem també haurien d'informar els impactes dels bastidors ràpidament en comptes d'esperar a la següent inspecció programada.
Es poden moure els ancoratges del sòl durant la renovació del magatzem?
Els projectes de renovació de magatzems de vegades impliquen canvis en la disposició del sòl, equips, transportadors, portes, zones de producció o vies de trànsit.
Si cal reubicar un bastidor de palets existent, la disposició original d'ancoratge no s'hauria de duplicar simplement en una nova posició sense revisar les noves condicions d'instal·lació.
La nova ubicació pot tenir diferents condicions del sòl, limitacions de l'edifici, dimensions del bastidor o requisits operatius. El bastidor s'ha de tornar a instal·lar segons els requisits de la nova configuració.
Ancoratge del sòl quan s'amplia un sistema de bastidor existent
L'addició de bastidors a un magatzem existent també pot requerir una revisió de les condicions d'ancoratge del sòl.
La nova secció del bastidor s'ha de tractar com a part de la configuració del bastidor planificada en lloc d'una extensió independent que es pot connectar allà on hi hagi espai disponible.
Abans de l'expansió, reviseu:
- Disposició de bastidor existent
- Noves dimensions del bastidor
- Ubicacions verticals
- Posicions de la placa base
- Estat del pis
- Trànsit de carretons elevadors
- Autoritzacions necessàries
- Compatibilitat amb la configuració de bastidor existent
Aquest enfocament ajuda a garantir que l'expansió segueixi sent coherent amb el disseny general d'emmagatzematge del magatzem.
Errors comuns d'ancoratge del sòl de palets
Ignorant l'estat del sòl de formigó
Un ancoratge només és tan útil com ho permet el substrat de suport. El formigó danyat o inadequat s'ha d'avaluar abans de la instal·lació.
Ús d'un àncora sense confirmar la compatibilitat
Un ancoratge visualment similar no és adequat automàticament per a una condició particular de bastidor i terra. Els components d'ancoratge han de seguir els requisits de disseny aprovats.
Explorant un problema existent sense revisió
Moure un forat d'ancoratge per evitar una esquerda o una obstrucció pot canviar la connexió prevista. Aquests canvis s'han de revisar abans de la instal·lació.
Comprovant el cargol però ignorant la placa base
Un ancoratge visible no garanteix que tota la connexió inferior estigui en bon estat. També s'ha d'inspeccionar la placa base, la posició vertical i el formigó circumdant.
Ignorar els danys a l'ancoratge després d'un impacte amb un carretó elevador
Un impacte prop de la part inferior d'un muntant pot afectar més que l'acer visible. També s'ha de comprovar l'ancoratge i la connexió del formigó.
Substitució d'ancoratges danyats per maquinari improvisat
Els components estructurals del bastidor i els seus sistemes de fixació s'han de substituir per components compatibles en lloc d'alternatives improvisades.
Llista de verificació d'inspecció de l'ancoratge del sòl de palets
- Comproveu que hi hagi els ancoratges necessaris.
- Busqueu danys o soltes visibles.
- Inspeccioneu la placa base al voltant de cada ancoratge.
- Comproveu el formigó circumdant per veure si hi ha danys visibles.
- Busqueu signes d'impacte de carretons elevadors.
- Comproveu si el muntant es manté correctament col·locat.
- Informeu immediatament de la manca d'ancoratges o els danys.
- No feu modificacions d'ancoratge no autoritzades.
- Utilitzeu components de recanvi adequats quan calgui reparació.
- Reviseu els canvis significatius del bastidor abans de modificar la disposició d'ancoratge.
Com s'adapta l'ancoratge del sòl a un sistema complet de palets
L'ancoratge al sòl és només una part d'un sistema complet de bastidor de palets. Els marcs verticals, les bigues, els arriostraments, les plaques de base, els ancoratges, els palets i el terra del magatzem interactuen dins de l'estructura general del bastidor.
Per aquest motiu, la planificació del bastidor hauria de considerar la instal·lació completa en lloc de seleccionar components d'ancoratge per separat al final d'un projecte.
Les solucions de bastidor de palets JINHUI es poden dissenyar segons les dimensions del magatzem, els requisits de palet, les condicions d'emmagatzematge i els requisits específics del projecte-.
Exploreu les solucions de palets de magatzem JINHUI.
Preguntes freqüents sobre els ancoratges del sòl de palets
Per què els bastidors de palets necessiten ancoratges de terra?
Els ancoratges del sòl connecten les plaques base del bastidor i els marcs verticals al terra del magatzem i ajuden a mantenir la posició prevista de l'estructura del bastidor.
Els ancoratges del sòl són els mateixos que les plaques de base del bastidor de palets?
No. La placa base forma part de la part inferior del marc vertical, mentre que l'ancoratge del sòl proporciona la connexió de fixació entre el conjunt del bastidor i el terra.
Es pot estrènyer simplement un ancoratge de bastidor danyat?
No necessàriament. Si un ancoratge està solt o danyat, també s'hauria d'avaluar la placa base circumdant, el formigó, la posició vertical i la causa del problema.
Puc perforar un nou forat d'ancoratge si la ubicació original està danyada?
No feu aquest canvi sense una revisió tècnica adequada. Canviar la ubicació de l'ancoratge pot afectar la connexió del bastidor-a-del pis.
Un ancoratge de terra determina la capacitat de càrrega total del bastidor?
No. El rendiment del bastidor depèn de la configuració completa d'enginyeria, inclosos els marcs verticals, les bigues, les connexions, l'ancoratge, les dimensions, les condicions de càrrega i els requisits del sòl.
Planifiqueu la connexió del bastidor-al-pis com a part del sistema complet
Els ancoratges del sòl del bastidor de palets proporcionen la connexió important entre l'estructura del bastidor i el terra del magatzem. El seu rendiment depèn no només de l'ancoratge en si, sinó també de la placa base, el marc vertical, l'estat del formigó, la disposició de la instal·lació i l'entorn operatiu.
Per a instal·lacions noves, ampliacions de magatzems, reubicacions i reparacions, la disposició d'ancoratge s'ha de considerar com a part del disseny complet del bastidor. La inspecció periòdica també pot ajudar a identificar problemes visibles, com ara ancoratges danyats, formigó danyat o bases de bastidor desplaçades.
